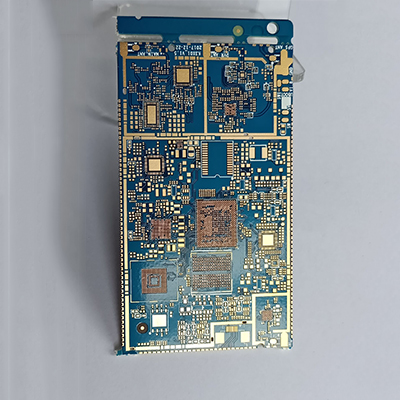

一：建立封裝庫中沒有的封裝。在設計pcb板打樣圖前，苦原理圖中的某元器件在封裝庫中找不到封裝模型，則需利用元件封裝模型編輯器來新建，要保證所用到的元器件的封裝模型在封裝庫(可以是多個庫文件)中是齊全的，才能保證pcb設計的順利進行。

 二：設置pcb板圖設計參數。根據電路系統設計的需要，設置pcb板的層數、尺寸、顏色等。

 三：載入網絡表。載入由原理圖生成的網絡表，將元件封裝模型自動載入pcb設計窗口內。

 四：布局。可采用自動布局和人工布局相結合的方法，將元件封裝模型放在pcb規劃范圍內的適當位置，即讓元件布局整齊、美觀、利于布線。

 五：布線。設定布線設計規則，開始自動布線，如果布線沒有完全成功，可進行手工調整。

 六：設計規則檢查。對設計完的pcb板進行設計規劃檢查(檢查元件是否重疊、網絡是否短路等)，若有錯誤則根據錯誤報告進行修改。

 七：pcb板仿真分析。對pcb板的信號處理進行仿真分析，主要分析布局布線對各參數的影響，以便進步完善、修改。

 八：保存輸出。設計好的pcb板圖可以保存、分層打印、輸出pcb設計文件等。
